GDQ氣動高真空擋板閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
GDQ型系列氣動高真空擋板閥(又稱角閥)是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。適用的工作介質為空氣及非腐蝕性氣體。
注：其中DN400以上底部采用死法蘭n-Mb。
主要技術性能
適用范圍(Pa) | 105～1.3x10-4 |
閥門漏率(Pa.L/S) | ≤1.3x10-6 |
介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) |
氣源壓力(MPa) | 0.4～0.8 |
安裝位置 | DN＜300任意,DN≥300垂直 |
電源電壓 | 標準出廠：AC220V/50Hz |
信號反饋 | 標準出廠：不帶反饋信號 |

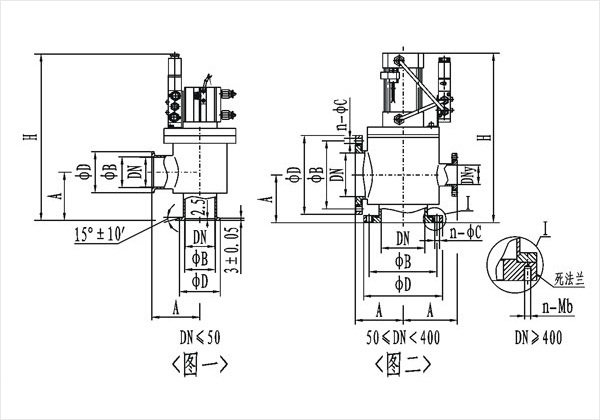

（圖一）(KF)連接及外形尺寸
型號 | 通徑(DN) | ΦD | ΦB | H | A | 法蘭標準 |
GDQ-J10/KF | 10 | 30 | 12.2 | 180 | 30 | GB4982 |
GDQ-J16/KF | 16 | 30 | 17.2 | 180 | 40 | |
GDQ-J25/KF | 25 | 40 | 26.2 | 200 | 50 | |
GDQ-J40/KF | 40 | 55 | 41.2 | 210 | 65 | |
GDQ-J50/KF | 50 | 75 | 52.2 | 276 | 70 | / |
（圖二）連接及外形尺寸
型號 | 通徑(DN) | ΦD | ΦB | H | A | n-ΦC | DNy(預抽口) | n-Mb | 法蘭標準 |
GDQ-J50 | 50 | 110 | 90 | 276 | 70 | 4-Φ9 | / | / | GB/T6070 |
GDQ-J63 | 63 | 130 | 110 | 283 | 88 | ||||
GDQ-J80 | 80 | 145 | 125 | 314 | 88 | 8-Φ9 | |||
GDQ-J100 | 100 | 165 | 145 | 338 | 108 | ||||
GDQ-J125 | 125 | 200 | 175 | 424 | 128 | 8-Φ11 | |||
GDQ-J(S)150 | 150 | 220 | 195 | 482 | 138 | DN40(GB4982) | JB919 | ||
GDQ-J(S)160 | 160 | 225 | 200 | 482 | 138 | GB/T6070 | |||
GDQ-J(S)200 | 200 | 285 | 260 | 620 | 200 | 12-Φ11 | DN50(GB/T6070) | ||
GDQ-J(S)250 | 250 | 335 | 310 | 655 | 208 | DN63(GB/T6070) | |||
GDQ-J(S)300 | 300 | 380 | 350 | 783 | 250 | 8-Φ14 | DN80(GB/T6070) | JB919 | |
GDQ-J(S)320 | 320 | 425 | 395 | 789 | 250 | 12-Φ14 | GB/T6070 | ||
GDQ-J(S)400 | 400 | 510 | 480 | 1210 | 330 | 16-Φ14 | DN100(GB/T6070) | 16-M12 | |
GDQ-J(S)400 | 400 | 500 | 465 | 1210 | 330 | 8-M16 | JB919 | ||
GDQ-J(S)500 | 500 | 610 | 580 | 1270 | 360 | DN125(GB/T6070) | 16-M10 | GB/T6070 | |
GDQ-J(S)600 | 600 | 710 | 670 | 1562 | 450 | 12-Φ21 | DN160(GB/T6070) | 12-M18 | JB919 |
GDQ-J(S)630 | 630 | 750 | 720 | 1562 | 450 | 20-Φ14 | 20-M10 | GB/T6070 | |
GDQ-J(S)800 | 800 | 920 | 890 | 1900 | 520 | 24-Φ14 | DN200(GB/T6070) | 24-M10 |
